MSTP多生成樹協議

　　配置多生成樹協議MSTP

　　作用：將環路網絡修剪成一個無環樹形網絡，避免廣播風暴，同時還提供了數據轉發的多個冗余路徑，在數據轉發過程中實現VLAN數據的負載均衡。

　　準備數據：將公司VLAN劃為2個MSTP實例：

　　VLAN 所屬實例

　　VLAN(2-11) MSTI 1

　　VLAN(12-20) MSTI 2

　　應用要求：

　　1：配置MSTP使不同的VLAN報文按照不同的實例來轉發。

　　2：配置每個MSTI都有自己不同的主備根，使每個MSTI不同的生成樹。

　　3：網絡中所有的交換機都在一個MST域。

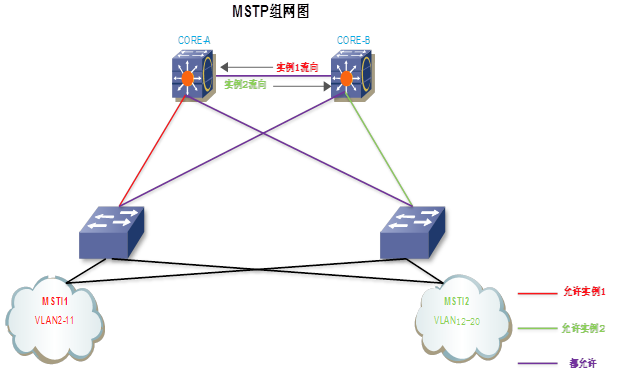

　　組網圖：

　　組網要求：

　　1：網絡中所有交換機都支持MSTP。

　　2：交換機都使用二層接口運行MSTP。

　　配置思路：

　　1：創建一個MST域，域名為HMZADMIN。

　　2：創建實例1并映射VLAN2-11。

　　3：創建實例2并映射VLAN12-20。

　　4：配置MSTP修訂級別為1。

　　5：激活MST域。

　　6：定義CORE-A為實例1的主根，為實例2的備根。

　　7：定義CORE-B為實例2的主根，為實例1的備根。

　　8：全局激活MSTP協議。

　　檢查配置：

　　1：查看STP表中CORE-A是VLAN2-11的primary root，是VLAN12-20的secondary root 為正常。

　　2: 查看STP表中CORE-B是VLAN12-20的primary root，是VLAN2-11的secondary root為正常。

　　3：查看CORE-A在實例1中所有的端口都是指定端口，在實例2中只有ETH-TRUNK端口是根端口其他的都是指定端口為正常。

　　4：查看CORE-B在實例2中所有的端口都是指定端口，在實例1中只有ETH-TRUNK端口是根端口其他的都是指定端口為正常
