門禁系統展示板說明

　　組成

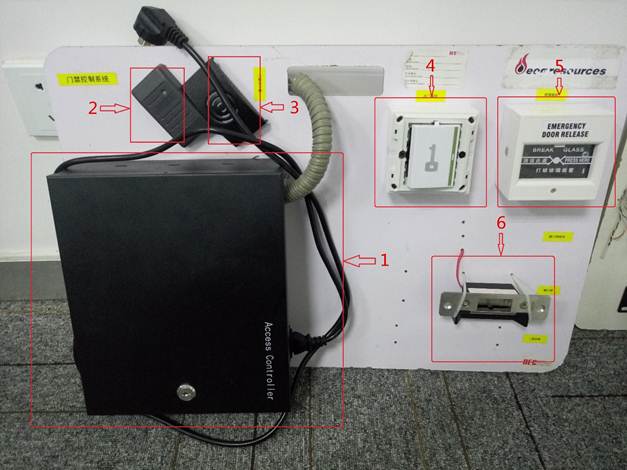

　　門禁系統展示版組成如下圖所示：

　　主要由以下不見組成：

　　1、門禁控制器

　　2、HID讀卡器

　　3、IC讀卡器

　　4、出門按鈕

　　5、玻璃破碎

　　6、陰極鎖

　　各組件之間連接方法

　　該展示板使用的門禁鎖為陰極鎖，所以只有鎖和玻璃破碎跟門禁控制器連接的方法跟之前不同，其余部件和之前相同(參見【Case Share】哈里伯頓仁恒置地辦公室門禁安裝總結)。

　　陰極鎖電源接法

　　陰極鎖是通電開門，斷電鎖門的。普通電磁鎖和電插鎖是通電鎖門，斷電開門。所以陰極鎖的接法和普通鎖的電源接法不同。陰極鎖的接法如下圖所示：

　　門鎖COM口接主板電源正極。陰極鎖電源共兩根線，不分正負極。一根接NO口，一根接GND。NO口表示通電開門，NC口表示通電鎖門。

　　玻璃破碎接法

　　玻璃破碎后面共有三對6個接線柱，分別是1和1A;2和2A;3和3A。按照破離破碎后面的接線圖可以得知，電鎖接法為NO接法時，玻璃破碎接1和2兩個接線柱。電鎖接法為NC接法時，玻璃破碎接2和3兩個接線柱。

　　因?yàn)槭峭娊怄i，所以玻璃破碎不能和電鎖直接串聯起來，因?yàn)榇?lián)起來后只有當出門按鈕和玻璃破碎同時通電時才能開門。所以玻璃破碎要和出門按鈕并聯接在門禁控制器主板上，這時玻璃破碎和出門按鈕其中任何一個形成通路時，電鎖即可通電解鎖。接線示意圖如下：

　　讀卡器接法

　　不同的讀卡器上面帶的線數量不同，但是無論哪種讀卡器，在連接門禁控制器的時候只需要連接其中4根就行，分別是DATA0、DATA1、正極和負極。分別將讀卡器上這四根線接到門禁控制器上相應的接線柱上即可。
