交換機端口安全之安全粘貼MAC地址

　　要求

　　1、 外來電腦未經允許禁止訪問內網

　　2、 內網用戶隨意變動位置不能訪問內網

　　實驗拓?fù)淙缦拢?

　　操作步驟

　　LSW1詳細配置如下：

　　//更改設備名稱

　　[Huawei]sysname LSW1

　　//開啟dhcp功能

　　[LSW1]dhcp enable

　　//劃分內網vlan10

　　[LSW1]vlan 10

　　[LSW1-vlan10]quit

　　//配置虛擬接口地址

　　[LSW1]inter vlan 10

　　[LSW1-Vlanif10]ip add 192.168.10.254 24

　　[LSW1-Vlanif10]dhcp select global //設置全局地址池

　　[LSW1-Vlanif10]quit

　　//配置dhcp地址池

　　[LSW1]ip pool vlan10

　　[LSW1-ip-pool-vlan10]gateway-list 192.168.10.254

　　[LSW1-ip-pool-vlan10]network 192.168.10.0 mask 24

　　[LSW1-ip-pool-vlan10]excluded-ip-address 192.168.10.1 192.168.10.100

　　[LSW1-ip-pool-vlan10]excluded-ip-address 192.168.10.200 192.168.10.253

　　[LSW1-ip-pool-vlan10]lease day 0 hour 8

　　[LSW1-ip-pool-vlan10]dns-list 61.139.2.69

　　[LSW1-ip-pool-vlan10]quit

　　//配置用戶接口

　　[LSW1-Ethernet0/0/1]port link-type access

　　[LSW1-Ethernet0/0/1]port default vlan 10

　　[LSW1-Ethernet0/0/1]port-security enable // 打開端口安全功能

　　[LSW1-Ethernet0/0/1]port-security mac-address sticky //打開安全粘貼MAC功能

　　[LSW1-Ethernet0/0/1]port-security max-mac-num 1 //限制安全MAC地址最大數量為1個

　　[LSW1-Ethernet0/0/1]port-security protect-action restrict // 阻止其他非安全mac地址并發出警告

　　//配置設備間接口

　　[LSW1-Ethernet0/0/1]inter g0/0/1

　　[LSW1-GigabitEthernet0/0/1]port link-type trunk

　　[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10

　　[LSW1-GigabitEthernet0/0/1]undo port trunk allow-pass vlan 1

　　[LSW1-GigabitEthernet0/0/1]inter g0/0/2

　　[LSW1-GigabitEthernet0/0/2]port link-type trunk

　　[LSW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10

　　[LSW1-GigabitEthernet0/0/2]undo port trunk allow-pass vlan 1

　　LSW2配置如下：

　　#

　　sysname LSW2

　　#

　　vlan batch 10

　　#

　　interface Ethernet0/0/1

　　port link-type access

　　port default vlan 10

　　port-security enable

　　port-security mac-address sticky

　　#

　　interface GigabitEthernet0/0/2

　　port link-type trunk

　　undo port trunk allow-pass vlan 1

　　port trunk allow-pass vlan 10

　　#

　　LSW3配置如下：

　　#

　　sysname LSW3

　　#

　　vlan batch 10

　　#

　　interface Ethernet0/0/1

　　port link-type access

　　port default vlan 10

　　port-security enable

　　port-security mac-address sticky

　　#

　　interface GigabitEthernet0/0/1

　　port link-type trunk

　　undo port trunk allow-pass vlan 1

　　port trunk allow-pass vlan 10

　　#

　　測試結果如下：

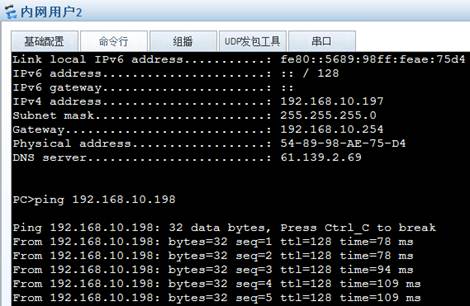

　　內網用戶正常獲取ip，并能互訪

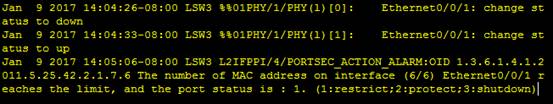

　　將外網用戶接入內網用戶1接口，不能獲取ip地址，交換機產生警告信息

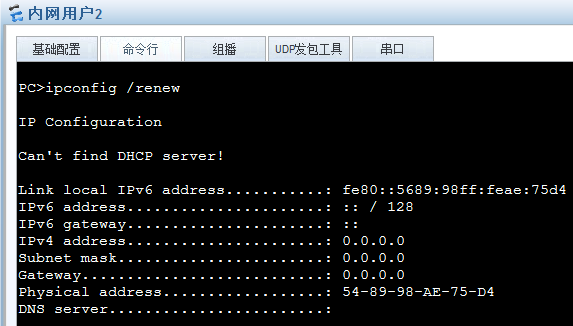

　　將內網用戶2接入內網用戶1接口，也不能獲取ip地址，交換機產生警告信息

　　如果內用用戶2經過允許連接LSW3，只需在LSW3 接口interface Ethernet0/0/1關閉粘貼功能，再打開即可

　　配置如下：

　　[LSW3]inter e0/0/1

　　[LSW3-Ethernet0/0/1]undo port-security mac-address sticky

　　[LSW3-Ethernet0/0/1]port-security mac-address sticky

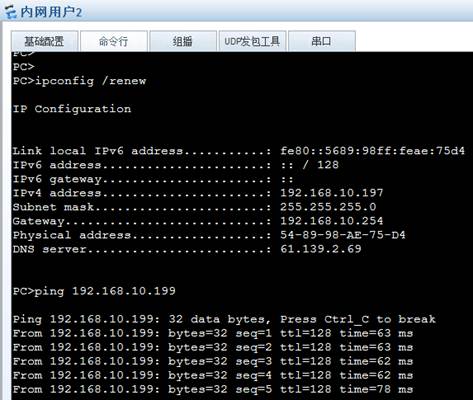

　　正確獲取ip并入內網用戶3正常通信
