華為交換機vlan概念及創建

　　一、 vlan概念：

　　vlan:將一個局域網在邏輯上劃分多個廣播域

　　vlan標簽4個字節：TPID,固定值，0x8100

　　TCL：幀的控制信息

　　1、 priority:幀的優先級(0-7)值越大優先級越高

　　2、 CFI：MAC地址是否是經典格式，0表示經典，1表示非經典，以太網為0

　　3、 Vlan ID

　　以太網幀的格式：沒有加上VLAN標記的標準以太網幀(untagged frame)，有VLAN標記的以太網幀

　　鏈路類型：

　　1、access:接入鏈路

　　PVID：代端口表缺省VLAN

　　Access端口收到數據后會添加VLAN tag,VLAN ID和端口的PVID相同

　　2、Trunk :當trunk端口收到幀，如果該幀不包含tag,將打上端口PVID，如果幀包含tag，則不變;當trunk端口發送幀時，該幀的VLAN ID 在trunk的允許發送列表中，若與端口的PVID相同，則剝離tag發送，若與端口的PVID不同，則直接發送

　　3、hybrid：既可以連主機，又可以連交換機，可以以Taaged或Untagged方式加入vlan

　　VLAN劃分方法：端口，MAC地址，IP子網，協議，策略

　　Voice VLAN應用:可以區分語音流量和業務流量，使語音流量優于業務流量，從而為語音流量提供保證

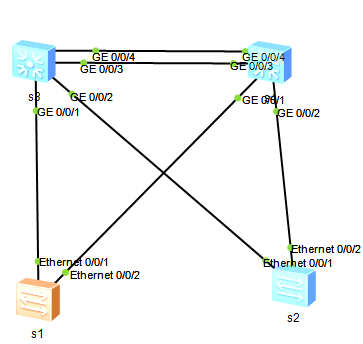

　　二、 Vlan劃分實例(拓撲圖)

　　1、 s1創建vlan

　　[S1]vlan batch 2 to 3 #創建一組連續的vlan

　　[S1]vlan 2

　　[S1-vlan2]description RED #對vlan2進行描述

　　[S2]vlan 2 #創建單個vlan

　　2、 配置access端口

　　[S1-Ethernet0/0/1]port link-type access

　　[S1-Ethernet0/0/1]port default vlan 1

　　[S1-Ethernet0/0/2]port link-type access

　　[S1-Ethernet0/0/2]port default vlan 2

　　3、 配置trunk端口

　　[S1-Ethernet0/0/1]port link-type trunk

　　[S1-Ethernet0/0/1]port trunk allow-pass vlan all

　　[S3]port-group group-number g0/0/1 to g0/0/2

　　[S3-port-group]port link-type trunk

　　[S2]port GigabitEthernet 0/0/1

　　[S2-GigabitEthernet0/0/1]port link-type trunk

　　[S2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

　　[S2]vlan 2

　　[S1]interface g0/0/2

　　[S1-GigabitEther0/0/2]port link-type trunk

　　[S1-GigabitEther0/0/2]port turnk allow-pass vlan all

　　[S4-GigabitEther0/0/1]port link-type trunk

　　[S4-GigabitEther0/0/1]port trunk allow-pass vlan all

　　本征vlan

　　[S1-GigabitEthernet0/0/2]port trunk pvid vlan 2

　　設置某個vlan不能通

　　[S1-Gigabitether0/0/2]undo port trunk allow-pass vlan 2

　　[S1-Gigabitether0/0/2]port trunk allow-pass vlan 2
