配置單臂路由和dhcp下發ip地址

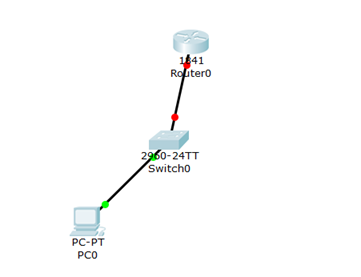

設備圖標路由器連接線圖標 交換機圖標 pc圖標是 首先打開思科模擬器在思科模擬器上面左下角找到設備圖標把他拖拽到空白處，用連接線把設備與設備之間連接起來如下圖

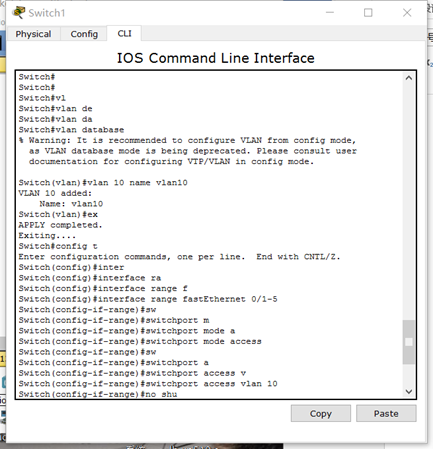

　　下面所有設備單擊打開找到CLI點擊輸入no回車以后就可以進設備去配置了，輸入en回車show run查看一下設備有沒有配置ex退出輸入config兩次回車進入全局配置就可以做單臂路由配置了，在思科 2960交換機SW0配置信息：

　　#特權模式下進入vlan子模式

　　Switch#vlan database

　　#創建vlan 10并命名vlan10

　　Switch(vlan)#vlan 10 name vlan10

　　#全局模式下進入fa0/1-5端口

　　Switch(config)#interface range fastEthernet 0/1-5

　　#設置工作模式為access，只允許一個vlan通過

　　Switch(config-if-range)#switchport mode access

　　#允許vlan 10 通過

　　Switch(config-if-range)#switchport access vlan 10

　　#激活端口

　　Switch(config-if-range)#no shutdown

　　全局模式下進入fa0/24端口

　　Switch(config)#interface fastEthernet 0/24

　　#設置工作模式為trunk，允許多個VLAN通過

　　Switch(config-if)#switchport mode trunk

　　#激活端口

　　Switch(config-if)#no shutdown

　　Switch#wr (保存配置命令)

　　交換機Switch0配置完成

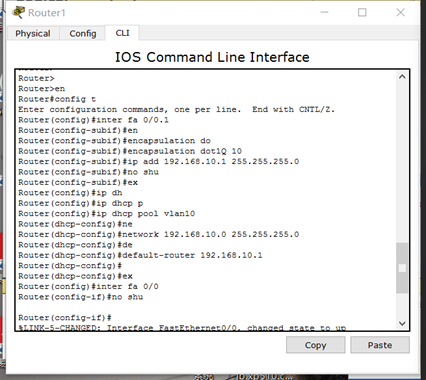

　　路由Router0配置

　　Router(config)#interface fastEthernet 0/0.1

　　#將虛擬子接口fa0/0.1劃分到vlan 10并封裝格式為802.1q

　　Router(config-subif)#encapsulation dot1Q 10

　　#設置IP地址及子網掩碼

　　Router(config-subif)#ip address 192.168.10.1 255.255.255.0

　　#激活虛擬子接口fa0/0.1

　　Router(config-subif)#no shutdown

　　#全局模式下創建dhcp地址命名為vlan10

　　Router(config)#ip dhcp pool vlan10

　　#設置vlan 10獲取的IP地址及子網掩碼

　　Router(dhcp-config)#network 192.168.10.0 255.255.255.0

　　#設置vlan 10的dhcp默認路由

　　Router(dhcp-config)#default-router 192.168.10.1

　　#全局模式下進入fa0/0端口

　　Router(config)#interface fastEthernet 0/0

　　#激活端口

　　Router(config-if)#no shutdown

　　#全局模式下進入fa0/0端口

　　Router(config)#interface fastEthernet 0/0

　　#激活端口

　　Router(config-if)#no shutdown

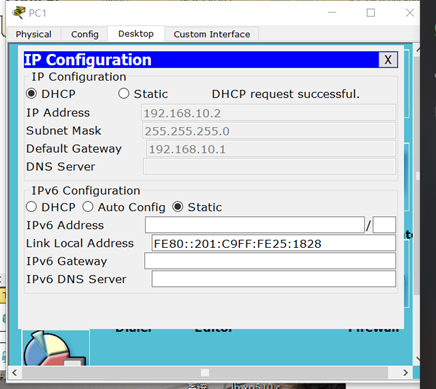

　　路由router0也配置完成可以在pc里面查看一下地址有沒有下發如圖：

　　以上是我分享的單臂路由和dhcp分發地址的小知識。
