IT運維中門禁系統展示板說明

   門禁系統也屬于IT運維的一部分，門禁可以方便我們的住處安全，我們受益于門禁系統，但是我們并不了解它的結構，本篇文章和大家分享一下門禁系統的秘密。

組成

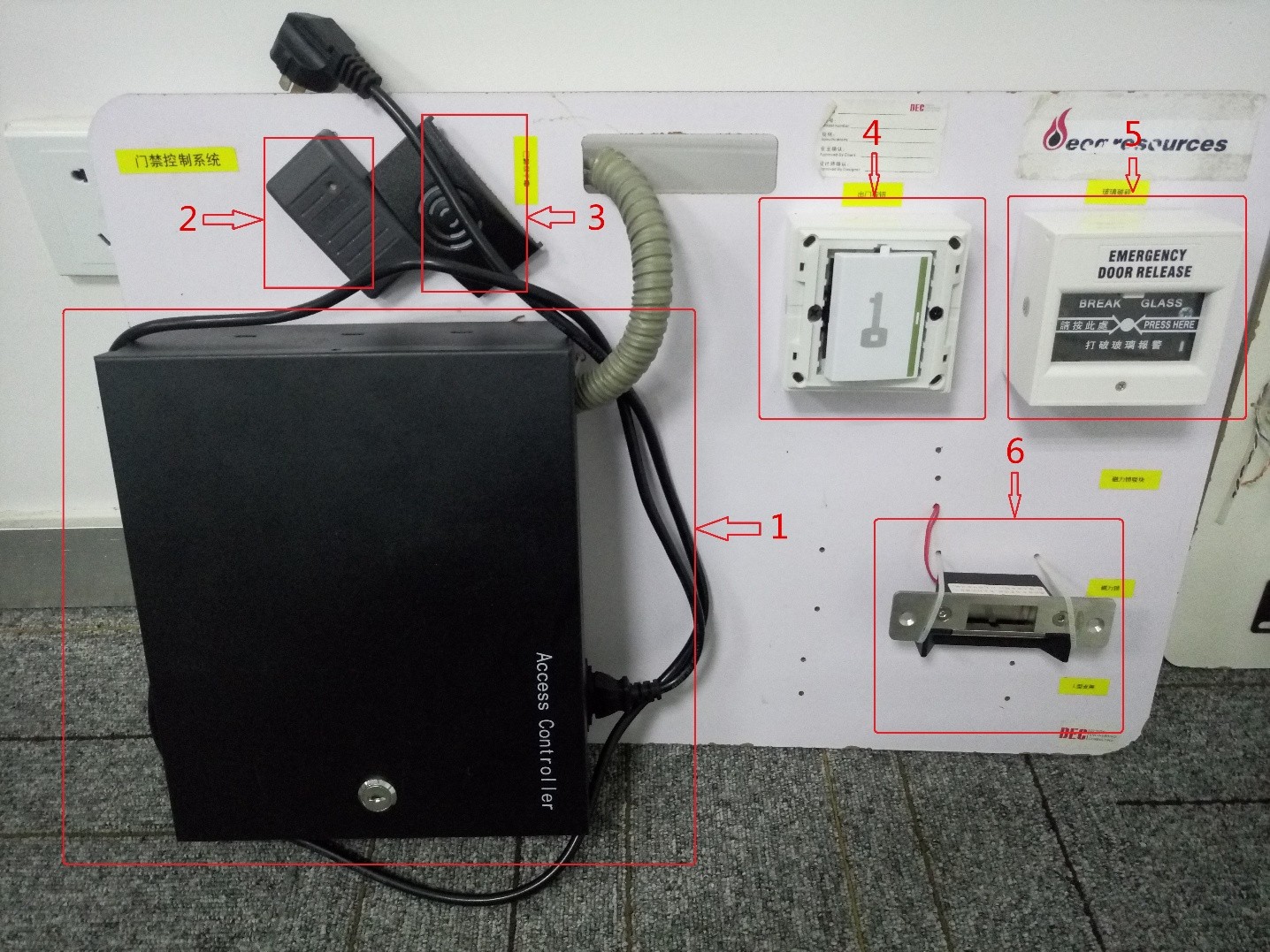

門禁系統展示版組成如下圖所示：

主要由以下不見組成：

1、門禁控制器

2、HID讀卡器

3、IC讀卡器

4、出門按鈕

5、玻璃破碎

6、陰極鎖

各組件之間連接方法

該展示板使用的門禁鎖為陰極鎖，所以只有鎖和玻璃破碎跟門禁控制器連接的方法跟之前不同，其余部件和之前相同（參見【Case Share】哈里伯頓仁恒置地辦公室門禁安裝總結）。

陰極鎖電源接法

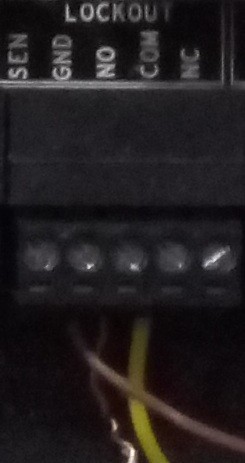

陰極鎖是通電開門，斷電鎖門的。普通電磁鎖和電插鎖是通電鎖門，斷電開門。所以陰極鎖的接法和普通鎖的電源接法不同。陰極鎖的接法如下圖所示：

門鎖COM口接主板電源正極。陰極鎖電源共兩根線，不分正負極。一根接NO口，一根接GND。NO口表示通電開門，NC口表示通電鎖門。

玻璃破碎接法

玻璃破碎后面共有三對6個接線柱，分別是1和1A；2和2A；3和3A。按照破離破碎后面的接線圖可以得知，電鎖接法為NO接法時，玻璃破碎接1和2兩個接線柱。電鎖接法為NC接法時，玻璃破碎接2和3兩個接線柱。

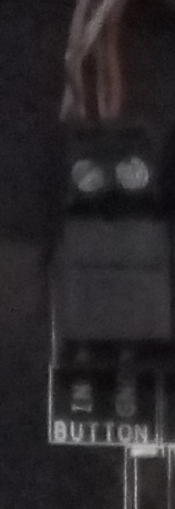

因為是通電解鎖，所以玻璃破碎不能和電鎖直接串聯起來，因為串聯起來后只有當出門按鈕和玻璃破碎同時通電時才能開門。所以玻璃破碎要和出門按鈕并聯接在門禁控制器主板上，這時玻璃破碎和出門按鈕其中任何一個形成通路時，電鎖即可通電解鎖。接線示意圖如下：

讀卡器接法

不同的讀卡器上面帶的線數量不同，但是無論哪種讀卡器，在連接門禁控制器的時候只需要連接其中4根就行，分別是DATA0、DATA1、正極和負極。分別將讀卡器上這四根線接到門禁控制器上相應的接線柱上即可。

   看完以上知識是不是感覺又懂了好多呢！這些對于IT運維人員來講都應該是熟練具備的。不管是門禁系統、監控系統還是綜合布線系統同創雙子都有豐富的經驗，歡迎選擇！
